VS-MTC シリーズ
- コンパクト,超小型,ディストーションレス(≦0.1%)
超小型・軽量、固定倍率テレセントリックレンズ
光学倍率0.69ｘ/1.0x/2.0xをラインナップ
3.45μm素子対応の解像度
オプションのロックリングで固定の強化も可能
シリーズ概要
MTF [30%の時]
（lp/mm:解像力の単位）
（lp/mm:解像力の単位）
- 中心
- 100 lp/mm
- 周辺
- 100 lp/mm
像高７割
レンズタイプ
テレセントリックレンズ
適合センサー
イメージサークルサイズ
イメージサークルサイズ
- 1/4",1/3"
光学倍率
0.5x～8.0x
WD(mm)
39.3～340
NA
0.02～0.07
同軸落射照明
-
マウント
S-Mount
関連ソリューション

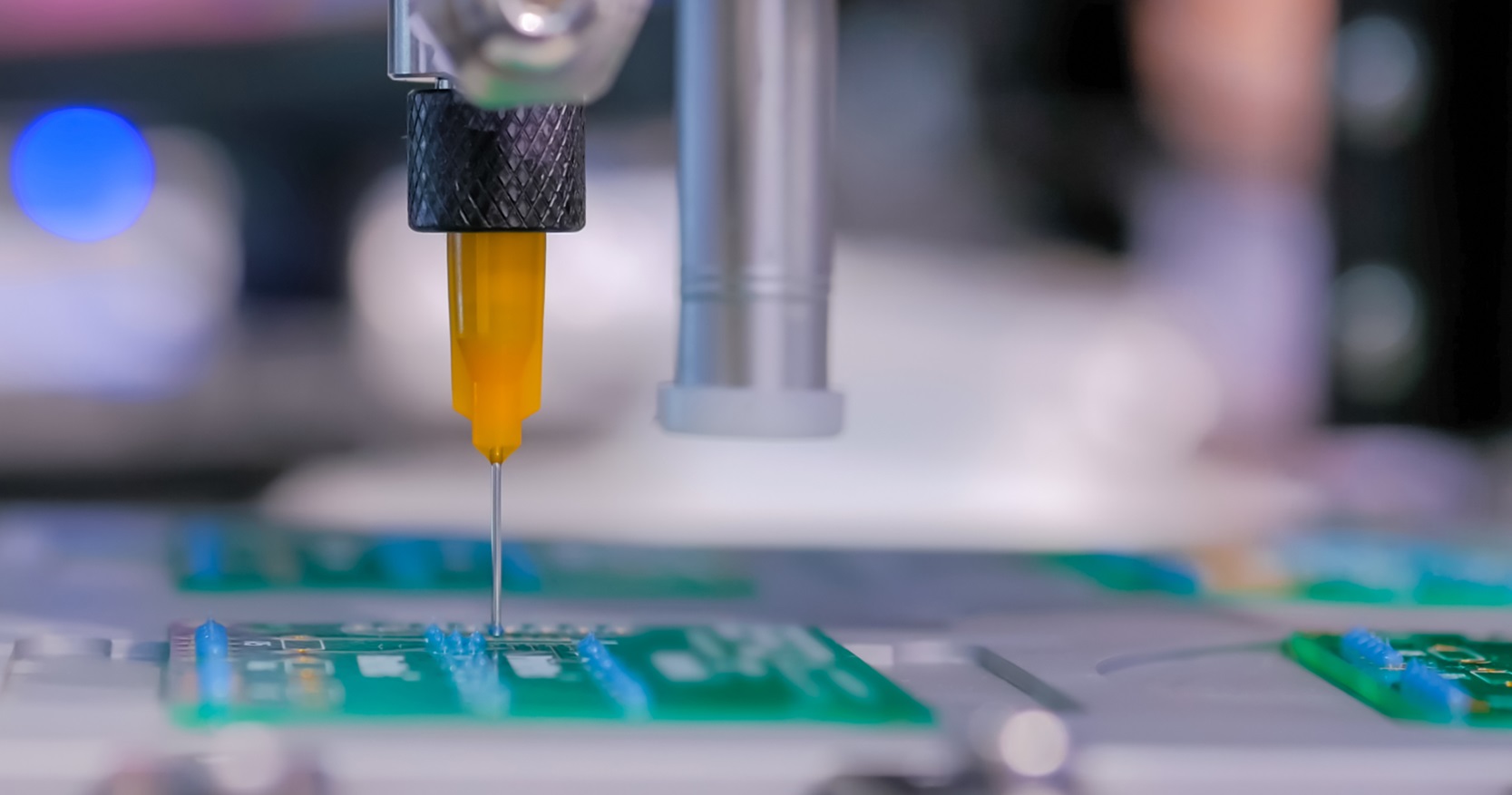

ノズル先端検査
ディスペンサー・洗浄機・実装機など目視では確認しずらい場所にあり、かつ省スペースを求められる環境で求められるレンズとは？
ICチップ上のデータマトリックスコードの読み取り検査
設備スペースが狭い環境でのコード認識検査のディストーションによる誤認識。課題解決の為に選んだ製品とは？
シリーズラインナップ
| 型式 | 焦点距離(mm) | 光学倍率 | 最至近距離(mm) | WD(mm) | 絞り | ズーム比 | NA | 実効F | 同軸落射照明 | マウント |
| VS-MTC069-15 | 0.69x | 15 | 0.035 | - | S-Mount |
| VS-MTC1-15 | 1.0x | 15 | 0.055 | - | S-Mount |
| VS-MTC2-15 | 2.0x | 15 | 0.1 | - | S-Mount |
